En cualquier proyecto de obra civil o instalación industrial, controlar el flujo de agua, aire, vapor u otros fluidos no es un capricho, es una condición imprescindible para la seguridad, la eficiencia y el cumplimiento normativo. Ahí es donde entran en juego los caudalímetros, protagonistas silenciosos de redes de abastecimiento, climatización, riego, procesos químicos o sistemas de bombeo.

Cuando se habla de tipos de caudalímetros en la construcción, surgen dudas: ¿cuál elegir para agua limpia?, ¿y para lodos o aguas residuales?, ¿me conviene medir volumen o masa?, ¿qué pasa con la pérdida de carga o las condiciones de presión y temperatura? A lo largo de esta guía vas a encontrar una explicación detallada de los principales principios de medición, ventajas, limitaciones y criterios de selección, integrando la información técnica más habitual en la industria con un enfoque muy práctico.

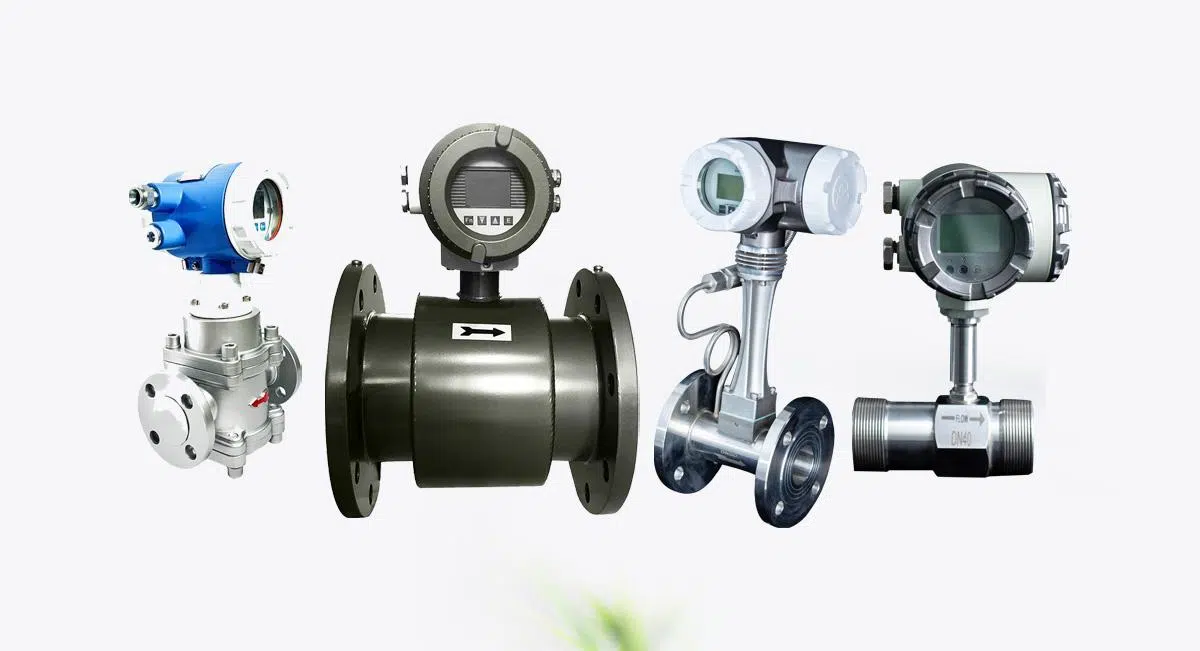

Qué es un caudalímetro y para qué se utiliza en construcción

Un caudalímetro (también llamado medidor de caudal, flujómetro o medidor de flujo) es un instrumento que se instala en una tubería o canal para medir la cantidad de fluido que pasa por unidad de tiempo. Esa cantidad puede expresarse como caudal volumétrico (m³/h, l/s) o caudal másico (kg/h, t/h), según el tipo de equipo.

En la práctica, un caudalímetro puede funcionar como sensor local con pantalla integrada, como transmisor que envía la señal a un sistema de control (SCADA, PLC, BMS) o como contador para facturación y registros legales. En construcción, se utiliza tanto en instalaciones temporales de obra (bombeos, desvíos de aguas, riego de plataformas) como en instalaciones definitivas de los edificios e infraestructuras.

Conviene distinguirlo de un contador clásico: el contador acumula volumen consumido a lo largo del tiempo, mientras que el caudalímetro suele proporcionar información instantánea y muy precisa del caudal, lo que permite ajustar bombas, válvulas, equipos de climatización o procesos industriales en tiempo real.

Por qué se utilizan los caudalímetros: objetivos principales

La instalación de un caudalímetro no se hace “por rellenar proyecto”, sino por una serie de objetivos muy concretos que impactan en costes, seguridad y medio ambiente. Los más importantes son los siguientes:

En primer lugar, la supervisión continua del funcionamiento. Con un medidor de caudal se comprueba si las bombas entregan lo que deberían, si una instalación de climatización está moviendo el caudal de agua o aire que exige el diseño, o si una red de riego trabaja en el rango previsto. Sin lectura de caudal, todo se basa en suposiciones.

En segundo lugar, la detección temprana de fugas y anomalías. Un descenso de caudal no previsto, o una diferencia grande entre el caudal de entrada y el de salida en un tramo de red, suele ser síntoma de fuga, obturación o fallo en algún equipo. Localizar estos problemas rápido reduce consumo de agua, evita daños estructurales y limita impactos medioambientales.

Otro objetivo clave es la seguridad en sistemas a presión. El caudal, combinado con la presión medida por manómetros o transmisores de presión, ayuda a evitar sobrepresiones y a mantener las condiciones de refrigeración y lubricación en equipos industriales. Un caudal insuficiente de agua de refrigeración, por ejemplo, puede llevar a averías graves en equipos de climatización o generación de vapor.

Además, los caudalímetros son esenciales en facturación y cumplimiento normativo. En agua potable, gas, efluentes o emisiones, la normativa exige mediciones fiables del volumen o la masa vertida/consumida. Muchos contratos de suministro o de operación de plantas se basan precisamente en esos valores de caudal.

Clasificación general: caudalímetros volumétricos y caudalímetros másicos

La forma más habitual de clasificar los caudalímetros es según la magnitud que miden de forma primaria:

Por un lado están los caudalímetros volumétricos, que determinan el volumen de fluido que atraviesa el medidor. Son los más usados para líquidos en construcción (agua fría, caliente, redes contra incendios, riego, aguas residuales) y en muchas aplicaciones industriales donde la masa no es crítica.

Por otro lado, tenemos los caudalímetros másicos, que miden directamente la masa de fluido que circula. Son especialmente útiles para gases (aire, gas natural, gases técnicos) y en procesos donde la densidad puede variar de forma importante con la temperatura o la presión.

Entender esta distinción es fundamental porque condiciona la elección de tecnología y el tipo de datos que vamos a poder explotar en la instalación. A partir de aquí, dentro de cada gran familia existen numerosos principios de funcionamiento que veremos uno a uno.

Principales tipos de caudalímetros volumétricos

Los caudalímetros volumétricos usan distintos fenómenos físicos (presión diferencial, velocidad, inducción electromagnética, variación de área, etc.) para relacionar una variable medible con el caudal. A continuación se describen los más relevantes y extendidos.

Caudalímetros de presión diferencial: placa de orificio, Venturi, V-Cone, cuña y DP

Los medidores de caudal por presión diferencial se basan en el mismo principio: si se introduce una obstrucción parcial en la tubería (un orificio, un cono, un tubo Venturi, una cuña), el fluido acelera al pasar por la zona estrecha y la presión estática disminuye. Midiendo la diferencia de presión entre la zona aguas arriba y aguas abajo se puede deducir el caudal.

Dentro de esta familia, el caudalímetro de placa de orificio es el más sencillo y económico. Consiste en una placa con un orificio central instalada en la tubería. Es robusto y barato, pero genera una pérdida de carga relativamente elevada y es sensible a suciedad y erosión.

El tubo Venturi utiliza una sección convergente, una garganta cilíndrica y una sección divergente. Produce menos pérdida de carga permanente que una placa de orificio y ofrece buena precisión, siendo habitual en redes de agua y grandes conducciones donde la eficiencia energética es crítica.

El caudalímetro V-Cone y los caudalímetros de cuña (wedge) son variantes modernas de los DP clásicamente estrangulados. El V-Cone coloca un cono en el centro de la tubería, creando un anillo periférico por donde pasa el fluido, mientras que el wedge utiliza una cuña en la parte inferior de la sección. Estos diseños mejoran el perfil de flujo, permiten tramos rectos de entrada y salida más cortos, se adaptan mejor a fluidos sucios y mantienen buena estabilidad de medida.

Bajo el paraguas de caudalímetros DP o de presión diferencial se incluyen todos estos dispositivos (orificio, Venturi, V-Cone, cuña, boquillas sónicas, tubos Pitot). Comparten ventajas: sin partes móviles, tecnología madura, aplicables a líquidos, gases y vapor. A cambio, hay que considerar la pérdida de carga, la necesidad de tramos rectos y la influencia de la precisión del transmisor de presión diferencial en el resultado.

Rotámetros o caudalímetros de área variable

El rotámetro es un caudalímetro de área variable formado por un tubo cónico transparente colocado en vertical y un flotador que se mueve libremente dentro. A medida que aumenta el caudal, la fuerza hidrodinámica desplaza el flotador hacia arriba hasta equilibrar su peso, quedando la posición del flotador como indicación directa del caudal.

Esta tecnología es muy usada en laboratorios, líneas de proceso de pequeño caudal y aplicaciones donde interesa ver “a ojo” el caudal sin necesidad de electrónica compleja. A menudo se les denomina caudalímetros de tipo flotador y son una forma muy extendida de caudalímetro mecánico económico, aunque con precisión más limitada que otros sistemas electrónicos.

Caudalímetros de turbina y rueda de paletas

Los caudalímetros de turbina pertenecen a la familia de caudalímetros de velocidad. En su interior llevan un impulsor o rotor que gira impulsado por el fluido; la velocidad de giro es proporcional a la velocidad media del flujo en la tubería. Mediante un sensor magnético o inductivo se detectan los pulsos generados por las palas, convirtiéndolos en caudal.

Una variante muy común en instalaciones de agua son los caudalímetros de rueda de paletas, donde un pequeño rodete es accionado por el paso del líquido. Son sencillos, bastante precisos y muy habituales como caudalímetros mecánicos en redes de agua potable o instalaciones secundarias de climatización, con la limitación de que son sensibles a suciedad, incrustaciones y cambios de viscosidad.

En el ámbito hidráulico aparecen también los caudalímetros hidráulicos, pensados para medir el caudal de aceite en circuitos de potencia hidráulica, lubricación o refrigeración. Permiten controlar el rendimiento de bombas, ajustar válvulas de control de caudal y verificar el correcto funcionamiento de sistemas de maquinaria pesada.

Caudalímetros electromagnéticos

El caudalímetro electromagnético, muy utilizado en instalaciones de agua en construcción, aplica la Ley de Faraday de la inducción electromagnética. En el interior de la sección de medida se genera un campo magnético transversal al flujo. El líquido conductor que circula actúa como “conductor en movimiento” y se induce una tensión entre dos electrodos situados en las paredes de la tubería.

Esa tensión inducida es proporcional a la velocidad del fluido, a la intensidad del campo magnético y a la longitud efectiva del conductor. Conociendo la sección de la tubería, se calcula el caudal volumétrico. Al no tener partes móviles ni estrechamientos internos significativos, el caudalímetro electromagnético ofrece baja pérdida de carga, alta precisión y muy buena fiabilidad incluso con agua cargada de sólidos, lodos o aguas residuales.

Caudalímetros ultrasónicos (tiempo de tránsito y efecto Doppler)

Los caudalímetros ultrasónicos utilizan ondas de alta frecuencia para medir el caudal sin necesidad de elementos móviles ni partes intrusivas complejas. Existen dos principios principales: tiempo de tránsito y efecto Doppler.

En la tecnología de tiempo de tránsito, se colocan dos transductores en la tubería que envían y reciben pulsos ultrasónicos en dirección del flujo y en sentido contrario. La velocidad del sonido se ve afectada por la velocidad del fluido, de manera que el tiempo que tarda la señal en recorrer el trayecto cambia en función del caudal. Midiendo la diferencia de tiempos se calcula la velocidad media y, por tanto, el caudal volumétrico.

Los caudalímetros de efecto Doppler aprovechan el cambio de frecuencia que experimentan las ondas ultrasónicas al reflejarse en partículas o burbujas presentes en el fluido. Son especialmente útiles en líquidos con sólidos en suspensión o burbujeo, donde otras tecnologías pueden tener problemas.

En construcción y operación de infraestructuras se usan tanto caudalímetros ultrasónicos en línea (instalados en la tubería) como caudalímetros ultrasónicos no intrusivos, que se abrazan a la tubería desde el exterior. Estos últimos resultan muy prácticos para medir caudal en grandes diámetros o en tuberías existentes sin necesidad de cortar el servicio ni perforar, hasta diámetros muy elevados.

Caudalímetros de vórtice

El caudalímetro de vórtice (Vortex) se basa en la generación de vórtices de Karman cuando el fluido pasa alrededor de un cuerpo de forma adecuada colocado en la tubería. La frecuencia a la que se desprenden estos vórtices es proporcional a la velocidad del flujo y se detecta mediante sensores piezoeléctricos u otros detectores de vibración.

Estos medidores son muy versátiles para líquidos, gases y vapor, y se utilizan con frecuencia en aplicaciones de vapor saturado, condensados y fluidos industriales, donde ofrecen buena precisión, resistencia mecánica y una relación casi lineal entre señal y caudal. Su principal ventaja es que carecen de partes móviles y soportan condiciones de temperatura y presión exigentes.

Medidores de flujo Pitot y tubos de impacto

Los caudalímetros tipo tubo de Pitot miden la diferencia entre la presión estática y la presión total de un fluido en movimiento. A partir de esa diferencia se obtiene la velocidad del flujo y, con la sección conocida, el caudal. Son habituales en medición de aire en conductos de climatización y ventilación, y en algunas aplicaciones industriales de gases.

Caudalímetros de desplazamiento positivo

Los caudalímetros de desplazamiento positivo (Positive Displacement Flowmeters) funcionan acumulando volúmenes fijos de fluido en una cámara de medición. Cada vez que la cámara se llena y se vacía, se ha transferido un volumen estándar conocido. El equipo cuenta las “revoluciones” o ciclos de esas cámaras para obtener el volumen total, de manera que el caudal se calcula directamente a partir del número de ciclos por unidad de tiempo.

Dentro de esta categoría se encuentra, por ejemplo, el medidor helicoidal de doble rotor, que utiliza dos rotores de geometría especial para minimizar pulsaciones, reducir ruido y soportar líquidos de alta viscosidad o alta temperatura. Estos medidores destacan por su elevada precisión y estabilidad, especialmente en líquidos donde se requiere medición fiscal o de custodia.

Caudalímetros multipásicos

Un caso particular son los caudalímetros multifásicos, diseñados para medir mezclas de líquidos y gases en dos fases (por ejemplo, agua y gas simultáneamente). A diferencia de los medidores convencionales, que requieren que todo el fluido esté en la misma fase (solo líquido o solo gas), los multifásicos permiten medir directamente mezclas complejas, algo muy relevante en la industria del petróleo y gas o en determinadas aplicaciones de proceso.

Caudalímetros másicos térmicos y Coriolis

Cuando la variable clave es la masa y no el volumen, entran en juego tecnologías específicas que miden directamente la cantidad de materia que atraviesa el medidor. Esto es fundamental en gases comprimidos, redes de gas natural, aire de combustión y muchos procesos industriales sensibles a cambios de densidad.

Caudalímetros másicos térmicos

Los caudalímetros de masa térmica utilizan el intercambio de calor entre el fluido y un elemento calentado para determinar el caudal másico. Pueden funcionar introduciendo calor directamente en la corriente de gas o a través de una superficie de medición. Los sensores miden la variación de temperatura o la potencia necesaria para mantener constante la temperatura del elemento calefactor.

La cantidad de calor transportado por el fluido está directamente relacionada con la masa que pasa por unidad de tiempo, de modo que la señal resultante es un caudal másico. Son muy utilizados en medición de caudal de aire y gases en HVAC, control de combustión, seguimiento de emisiones o distribución de gas natural, sobre todo cuando se requiere medida estable incluso con variaciones de presión y temperatura.

Caudalímetros másicos Coriolis

El caudalímetro Coriolis se considera una de las tecnologías más precisas disponibles. Su principio de funcionamiento se basa en la fuerza de Coriolis que aparece cuando un fluido en movimiento atraviesa un tubo vibrante. El medidor incorpora uno o varios tubos (a menudo en forma de U) que se hacen vibrar de manera controlada; cuando el fluido circula, genera una torsión y un desfase en la vibración que se puede medir.

Ese desfase es proporcional a la masa de fluido que pasa por el tubo, por lo que el caudalímetro ofrece una medida directa del caudal másico. Además, a partir de la frecuencia de vibración de los tubos en vacío se puede determinar también la densidad del fluido, y combinando ambos datos obtener el caudal volumétrico con enorme precisión.

En construcción aparecen menos que en otros sectores, pero tienen un papel importante en instalaciones industriales integradas en proyectos de obra (plantas químicas, farmacéuticas, alimentación, combustibles), donde se exige máxima precisión en dosificación y facturación de productos líquidos o gaseosos.

Caudalímetros digitales y electrónicos

El término caudalímetro digital hace referencia, más que a un principio físico concreto, a la presencia de electrónica avanzada y pantallas digitales que permiten visualizar varios parámetros a la vez y comunicarlos a sistemas de supervisión.

Estos equipos pueden mostrar simultáneamente caudal volumétrico, caudal másico, temperatura del fluido, presión de gas, presión atmosférica o volumen totalizado, entre otros. Incorporan interfaces configurables y protocolos de comunicación industrial, facilitando su integración en BMS o sistemas de control de planta.

Muchos de los caudalímetros antes descritos (electromagnéticos, ultrasónicos, Coriolis, térmicos) se ofrecen hoy en día en versiones digitales con display integrado, salidas analógicas y digitales, registro de datos e incluso diagnóstico avanzado del propio medidor y de las condiciones del fluido.

Otros tipos de caudalímetros y aplicaciones específicas

Además de las grandes familias anteriores, existen soluciones muy especializadas que responden a necesidades concretas de obra civil, hidrología, climatización o industria.

Un ejemplo son los caudalímetros tipo molinete para ríos y cauces, muy utilizados en hidrología. Estos equipos miden la velocidad del agua en canales abiertos mediante un impulsor cuya velocidad de giro se detecta electrónicamente. Con una tabla de calibración se traduce el número de revoluciones a velocidad de la corriente y, combinándolo con la sección del cauce, se obtiene el caudal.

También encontramos los caudalímetros mecánicos analógicos para agua, que son los más extendidos a nivel doméstico y en pequeñas instalaciones. Funcionan con turbina, hélice o rueda de paletas accionada por el flujo de agua, de modo que la velocidad de giro es proporcional al caudal. Siguen siendo la opción más económica cuando no se requiere señal electrónica muy sofisticada.

En el terreno de los caudalímetros de presión diferencial avanzados se incluyen diseños como el V-Cone y el Wedge, ya comentados, que mejoran la compatibilidad con fluidos sucios o con sólidos en suspensión. Son especialmente interesantes en plantas de tratamiento de aguas residuales, lodos, corrientes erosivas o con alta viscosidad.

Finalmente, en contextos donde se manejan mezclas de gas y líquido de manera continua (por ejemplo en producción de hidrocarburos o ciertas instalaciones complejas de proceso) pueden ser necesarios caudalímetros multifásicos, capaces de medir el caudal de una mezcla en dos fases sin separar previamente sus componentes.

Cómo elegir el caudalímetro adecuado en una instalación

Seleccionar bien el caudalímetro es crucial para evitar problemas de precisión, mantenimientos innecesarios o incluso fallos de instalación. Más allá del precio, hay una serie de criterios que conviene revisar con calma.

Lo primero es el tipo de fluido y sus propiedades: si es líquido o gas, su densidad, viscosidad, temperatura, conductividad eléctrica y si contiene sólidos en suspensión o burbujas de gas. Por ejemplo, un caudalímetro electromagnético necesita un fluido conductor, mientras que para gases puede resultar más adecuado un caudalímetro térmico o un Coriolis.

El segundo punto son las condiciones de presión y temperatura de trabajo. No todos los medidores soportan altas temperaturas, presiones elevadas o cambios bruscos de régimen. En vapor saturado, por ejemplo, son habituales los medidores Vortex o algunos ultrasónicos específicos, mientras que en agua fría o caliente la gama posible es mucho más amplia.

Otro aspecto clave es la pérdida de carga aceptable. Algunos caudalímetros de presión diferencial introducen estrangulamientos notables que incrementan la pérdida de carga de la línea. Si la instalación está muy ajustada energéticamente o las bombas trabajan cerca de su punto límite, puede interesar un medidor con mínima pérdida de carga, como un electromagnético o un ultrasónico clamp-on.

Tampoco hay que olvidar el tamaño y tipo de conexión. El medidor debe adaptarse al diámetro de la tubería y a la forma de unión (bridas, rosca, abrazaderas, inserción). En grandes diámetros, los caudalímetros de inserción o los ultrasónicos externos suelen resultar más económicos y fáciles de instalar que un medidor de paso completo.

La precisión y repetibilidad requerida dependerán de la aplicación. No es lo mismo medir un caudal aproximado para supervisión general que realizar mediciones de custodia para facturación o cumplir límites regulatorios estrictos. En fichas técnicas la precisión se suele expresar en porcentaje del valor medido (por ejemplo ±0,5 %), y cuanto menor es este porcentaje, mayor es la precisión.

Las limitaciones de instalación y espacio también pesan en la decisión. Algunos caudalímetros necesitan tramos rectos largos antes y después para garantizar un perfil de flujo estable, mientras que otros (como ciertos DP especiales o Coriolis) son menos exigentes. En rehabilitaciones de edificios o plantas existentes esto puede condicionar muchísimo la elección.

Por último, es recomendable considerar la marca y el soporte técnico disponible. En equipos críticos, elegir fabricantes con experiencia, documentación clara y buen servicio posventa puede ahorrar muchos quebraderos de cabeza en puesta en marcha, calibración y mantenimiento.

Aplicaciones habituales de los distintos tipos de caudalímetros

En la práctica, cada tecnología tiene “terreno natural” donde suele funcionar mejor. Ver algunos ejemplos ayuda a aterrizar la teoría en casos reales de proyecto y explotación.

Los caudalímetros volumétricos son los grandes protagonistas en:

• Industria química y farmacéutica, donde controlan la dosificación y mezcla de productos líquidos y disolventes.
• Abastecimiento y tratamiento de aguas, midiendo agua potable, aguas residuales, lodos y efluentes en conducciones cerradas y canales.
• Redes de riego y agricultura, para optimizar consumo de agua y ajustar turnos de riego.
• Industria de bebidas y alimentación, donde controlan porciones, mezclas y procesos de llenado.

En paralelo, los caudalímetros másicos (térmicos y Coriolis) aparecen con fuerza en:

• Distribución de gas natural, donde se exige medición precisa para facturación y asignación.
• Sistemas HVAC avanzados, midiendo caudal de aire y otros gases en redes de climatización.
• Control de combustión en calderas, hornos y motores, midiendo aire de combustión y gases combustibles.
• Industrias de alta tecnología, como semiconductores, donde se manejan gases especiales y productos químicos críticos.

En obra civil e infraestructuras, los caudalímetros tipo molinete, ultrasónicos no intrusivos y electromagnéticos de gran diámetro son habituales para campañas de medición en ríos, grandes colectores o redes urbanas, mientras que los mecánicos y electromagnéticos de menor tamaño dominan las redes interiores de edificio.

Con todo este panorama, se entiende que no existe un “mejor caudalímetro” universal, sino una combinación óptima de tecnología, instalación y condiciones de servicio para cada caso. Conocer los principios de funcionamiento, las ventajas y limitaciones de cada tipo, y los criterios de selección básicos, facilita mucho acertar con el medidor más adecuado y evitar problemas de precisión, mantenimiento o coste de operación a lo largo de la vida útil de la instalación.
