La medición precisa del caudal es uno de esos temas que suelen pasar desapercibidos en la construcción y en la industria, pero que marcan la diferencia entre una obra que funciona fina y otra que da problemas constantes. En redes de agua, climatización, combustibles o procesos industriales, controlar cuánto fluido circula por cada tubería no es un capricho: es clave para la seguridad, la eficiencia energética y el ahorro de costes.

En ese contexto, los caudalímetros se han convertido en equipos imprescindibles en instalaciones modernas, tanto en obras de edificación como en infraestructuras hidráulicas, plantas industriales, sistemas de climatización y gestión del agua. A continuación, se explica con detalle qué son, qué tipos existen, cómo funcionan, dónde se usan y cuáles son sus principales ventajas y limitaciones, integrando también las tecnologías más habituales en obra: electromagnéticos, ultrasónicos, Vortex, Coriolis, rotámetros y turbina.

Qué es un caudalímetro y por qué es tan importante en construcción e industria

Un caudalímetro es un instrumento de medición destinado a cuantificar el flujo de un fluido (líquido, gas o vapor) que atraviesa una tubería durante un intervalo de tiempo. Esa medida puede expresarse en términos volumétricos (m³/h, L/s) o másicos (kg/h, t/h), según la tecnología empleada y las necesidades del proceso.

En proyectos de construcción y en procesos industriales, estos equipos se utilizan para controlar consumos, regular procesos y verificar rendimientos: desde el aporte de agua a una instalación de climatización, hasta el caudal de vapor en una planta, el suministro de gas natural o la dosificación de productos químicos en tratamiento de aguas.

La elección del tipo de caudalímetro depende de las características del fluido y de las condiciones de operación: naturaleza (agua, aire, gas natural, lodos, productos químicos, etc.), conductividad, temperatura, presión, viscosidad, presencia de sólidos, diámetro de tubería y exigencias de precisión. Un dimensionado incorrecto o un tipo de tecnología mal seleccionado puede generar errores de medición críticos, sobredimensionamiento de instalaciones o, incluso, problemas de seguridad.

Además de medir, muchos caudalímetros actuales se integran en sistemas de automatización y control, participando directamente en la regulación de válvulas, bombas y equipos, y enviando datos a sistemas SCADA, PLC o plataformas de supervisión remota mediante buses de campo o comunicaciones Ethernet industriales.

Principales tipos de caudalímetros utilizados en la industria y la construcción

En el mercado existen muchas tecnologías de medición de caudal, pero en obra y en industria destacan una serie de familias bien consolidadas por su fiabilidad, rango de aplicación y relación coste-prestaciones. Cada una se basa en un principio de funcionamiento distinto y presenta ventajas y limitaciones que conviene conocer antes de elegir.

De forma resumida, los grupos más habituales son los caudalímetros de presión diferencial, electromagnéticos, ultrasónicos, Vortex, másicos Coriolis, rotámetros de área variable y caudalímetros de turbina. A continuación se describen en detalle sus principios de funcionamiento, campos de aplicación y puntos fuertes y débiles.

Caudalímetros de presión diferencial

Los caudalímetros de presión diferencial se basan en la medición de la caída de presión generada por un obstáculo o estrechamiento en la tubería (placa orificio, tobera, Venturi u otros elementos). El flujo al pasar por esa restricción produce una diferencia de presión entre dos cámaras; un transmisor conectado a ambos puntos mide esa diferencia y, mediante la correspondiente ecuación de caudal, se calcula el volumen que circula.

Para obtener mediciones fiables, suele ser necesario complementar el transmisor con un calculador externo de caudal que incorpore las correcciones por presión y temperatura, especialmente cuando se trata de gases, ya que la densidad cambia con las condiciones de operación. Este cálculo combinado permite aproximarse al caudal real en la línea, tanto en caudal volumétrico como másico, según la configuración.

Uno de los aspectos críticos de esta tecnología es el dimensionado del elemento primario que provoca la restricción. Una vez instalada la placa, Venturi o similar, el rango de operación no puede modificarse con facilidad si cambian las condiciones de proceso (nuevos caudales, distintas presiones o cambios en el fluido). Por ello, el cálculo y la selección previos deben ser muy cuidadosos.

A pesar de la aparición de soluciones más modernas, los medidores de presión diferencial siguen muy presentes en la industria debido a su robustez, experiencia acumulada y alta fiabilidad. Son habituales en aplicaciones de vapor, gases y líquidos donde se requiere una tecnología probada, con un coste de inversión moderado y compatible con normativas y estándares consolidados.

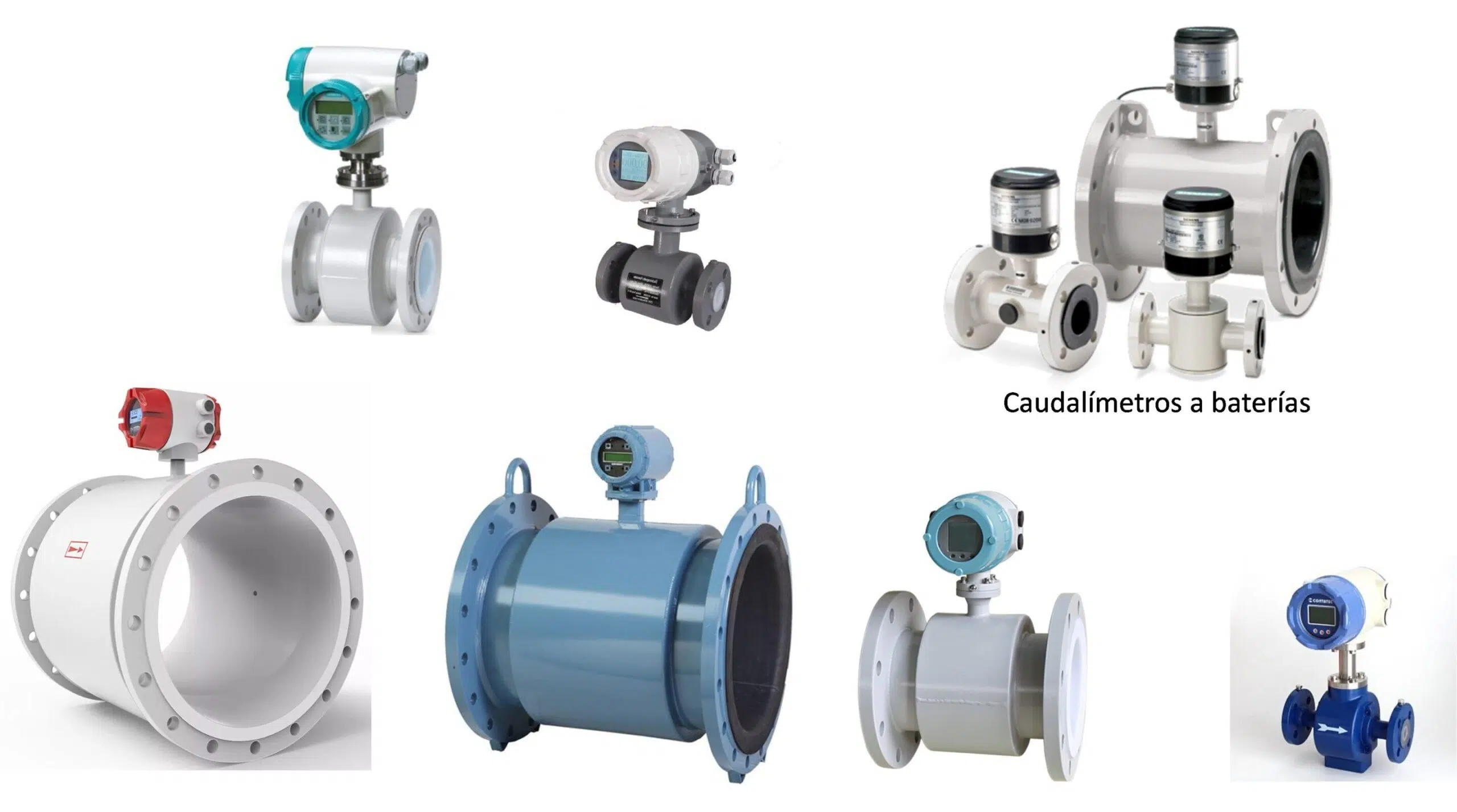

Caudalímetros electromagnéticos

Los caudalímetros electromagnéticos funcionan aplicando la ley de Faraday de inducción electromagnética. Incorporan un tubo por el que circula el fluido y un sistema de bobinas que genera un campo magnético perpendicular al sentido del flujo. Cuando un líquido conductor atraviesa esta zona, se induce una tensión proporcional a la velocidad del fluido, que es captada por unos electrodos situados en la pared del conducto.

A partir de ese voltaje, el convertidor electrónico calcula el caudal volumétrico del fluido en servicio. Una ventaja clave es que la lectura no depende de la temperatura, la presión ni la viscosidad dentro de su rango de diseño, lo que simplifica mucho la explotación en aplicaciones con condiciones variables. Lo que sí es imprescindible es que el medio sea eléctricamente conductor.

Estos equipos destacan por ofrecer mediciones muy precisas y repetibles en una amplia gama de diámetros (desde unos pocos milímetros hasta más de dos metros y medio), lo que los hace ideales en redes de agua potable, aguas residuales, sistemas de riego, instalaciones contra incendios, procesos industriales con líquidos corrosivos, abrasivos o con sólidos en suspensión, siempre que mantengan la conductividad mínima necesaria.

Otra gran baza es que los caudalímetros electromagnéticos no tienen partes móviles en contacto con el fluido, por lo que no generan pérdida de carga adicional significativa y requieren poco mantenimiento mecánico. La ausencia de elementos internos que puedan atascarse o desgastarse incrementa notablemente la vida útil, sobre todo si se combinan con materiales de revestimiento y electrodos adaptados al fluido (agua, productos químicos, lodos, etc.).

La nueva generación de caudalímetros electromagnéticos incorpora transmisores inteligentes con comunicaciones digitales avanzadas (Profinet, Ethernet, Profibus, HART…), autoverificación interna, funciones de diagnóstico y hasta medición de conductividad. Algunos modelos ofrecen diseño modular, electrónica intercambiable, posibilidad de montaje compacto o remoto y configuración rápida desde aplicaciones móviles mediante conectividad Bluetooth, facilitando la puesta en marcha en obra.

Entre sus ventajas más importantes cabe destacar la alta exactitud en aplicaciones críticas, la ausencia de pérdida de carga, su versatilidad ante gran variedad de líquidos conductores y su integración sencilla con sistemas de automatización. Estas características los convierten en una opción de referencia para gestión de agua, protección contra incendios, plantas químicas y muchas instalaciones de construcción avanzada.

No obstante, también presentan ciertas limitaciones y condicionantes de uso. Solo sirven para medios conductores, por lo que no son adecuados para líquidos no conductores o gases secos. El revestimiento interno debe seleccionarse pensando en la temperatura y agresividad del medio, pues puede degradarse con el tiempo y requerir mantenimiento. Además, el instalador debe respetar con rigor las recomendaciones del fabricante en cuanto a puesta a tierra, ausencia de vibraciones y campos magnéticos parásitos.

En fluidos viscosos o con suciedad adherente, pueden producirse depósitos en la pared interna o en los electrodos, alterando el potencial de medición y generando errores. Si la incrustación alcanza cierto espesor, el equipo puede dejar de medir correctamente. A su vez, cambios significativos en el diámetro interno de la tubería por incrustaciones o desgaste también afectan a la precisión, ya que el cálculo del caudal parte de un diámetro conocido.

Otro punto delicado es la gestión de señales muy pequeñas en milivoltios. Además de la señal relacionada con el flujo, aparecen tensiones de fase, de cuadratura y tensiones de modo común no deseadas. Para mitigarlas, los convertidores modernos utilizan microprocesadores que ajustan el modo y la frecuencia de excitación según las características del fluido, reduciendo la interferencia y manteniendo una buena calidad de medida, a costa de una electrónica más compleja y de mayor precio.

A la hora de elegir un caudalímetro electromagnético conviene evaluar con detalle las propiedades del fluido (conductividad, temperatura, viscosidad), el diámetro de la tubería, el rango de caudales, los requisitos de instalación (longitudes de tramo recto, espacio disponible) y el tipo de señal de salida necesaria (analógica 4-20 mA, pulsos, buses de campo, Ethernet industrial, etc.) para integrarlo correctamente en el sistema de control.

En cuanto a mantenimiento, se recomienda una limpieza periódica del tubo y de los electrodos para evitar acumulaciones, así como la verificación y calibración regular de la medida, comparándola con patrones o equipos de referencia. Mantener el firmware actualizado y aplicar las mejoras proporcionadas por el fabricante ayuda a mejorar el rendimiento y la estabilidad a largo plazo.

Caudalímetros ultrasónicos y sus beneficios en obra y en industria

Los caudalímetros ultrasónicos utilizan ondas sonoras de alta frecuencia para determinar la velocidad de un fluido. En su versión más extendida para construcción e industria, se basan en la medición del tiempo de tránsito de impulsos ultrasónicos entre dos transductores montados a ambos lados de la tubería. La diferencia de tiempo entre el viaje en sentido del flujo y en contra del flujo permite calcular la velocidad media y, por tanto, el caudal.

Existen modelos intrusivos, con los sensores en contacto directo con el fluido, y modelos clamp-on, donde los transductores se acoplan por el exterior de la tubería sin necesidad de cortar ni perforar. Esta segunda opción es especialmente apreciada en rehabilitación de instalaciones, auditorías energéticas y situaciones donde parar la producción resultaría muy costoso.

Una de sus mayores virtudes es que son independientes de la conductividad del producto, por lo que pueden medir tanto líquidos no conductores como gases. Además, el montaje suele ser sencillo y rápido, lo que facilita su uso en espacios confinados, zonas con atmósfera explosiva (ATEX) o instalaciones existentes con poco margen de maniobra.

La precisión de estos caudalímetros puede mejorarse añadiendo más caminos ultrasónicos, es decir, utilizando varios pares de sensores (hasta cuatro vías de medida o más en equipos avanzados). De este modo se obtiene un perfil de velocidad más representativo a lo largo de la sección de la tubería y se reducen los efectos de turbulencias o asimetrías en el flujo.

Dentro de la categoría ultrasónica, destacan los medidores de flujo clamp-on orientados a líquidos en aplicaciones de agua y aguas residuales. Equipos de este tipo están diseñados para ser robustos, mantener un bajo coste de instalación y trabajar de forma fija en el punto de medida, combinando electrónica digital sin partes móviles con una vida útil prolongada y mínimos requerimientos de mantenimiento.

En el campo de los gases, hay modelos específicos clamp-on que permiten medir gases corrosivos, tóxicos, de alta pureza o estériles sin necesidad de perforar la tubería. Son especialmente útiles cuando no se desea ningún contacto con el interior de la línea (por temas de seguridad, higiene o integridad del producto). Algunos de estos equipos utilizan técnicas sofisticadas, como la denominada correlación o etiquetado de señal, que difieren de la medición ultrasónica tradicional por tiempo de tránsito y proporcionan una precisión típica mejor que ±2 % de la lectura, con repetibilidad de alrededor de ±0,2 a ±0,6 %.

Entre los beneficios más destacables de los caudalímetros ultrasónicos se encuentran su larga vida útil gracias a la ausencia de piezas móviles, la posibilidad de elegir libremente el punto de medición sin interrumpir la producción, su adaptabilidad a múltiples sectores (agua, energía, producción industrial, petróleo, etc.) y la capacidad de mantener errores en torno al 1-2 % en configuraciones adecuadas, manteniéndose libres de contaminación del fluido.

En el ámbito de la construcción y de la gestión de instalaciones, esta tecnología encaja muy bien en auditorías de sistemas de climatización, redes de distribución de agua, balance energético de edificios e instalaciones temporales en obra, donde interesa medir sin modificar la tubería existente ni realizar grandes intervenciones.

Caudalímetros Vortex

Los caudalímetros Vortex se basan en la generación de vórtices aguas abajo de un obstáculo colocado en el interior del sensor. A medida que el fluido rodea este cuerpo, se generan remolinos a una frecuencia que guarda una relación directa con la velocidad del flujo. Un sensor de captación (pick-up) detecta estas oscilaciones y la electrónica las convierte en caudal.

Son muy utilizados en la medición de vapor, gases y líquidos en aplicaciones industriales donde interesa combinar un rango amplio de trabajo con una tecnología relativamente robusta. Algunos modelos integran, además del sensor de vórtices, un sensor de presión y un sensor de temperatura, lo que permite al equipo calcular directamente la densidad y el caudal másico de gases y de vapor sobrecalentado.

La correcta instalación es crucial, ya que el sensor es muy sensible a vibraciones mecánicas y perturbaciones en el flujo. Para evitar interferencias, hay que respetar longitudes mínimas de tramo recto antes y después del medidor y evitar fuentes de vibración que puedan coincidir con la frecuencia característica de medida, pues podrían provocar lecturas erróneas.

Caudalímetros másicos Coriolis

Los caudalímetros másicos Coriolis miden directamente la masa de fluido que atraviesa el sensor. Lo hacen haciendo vibrar uno o varios tubos por los que circula el fluido y analizando la variación en la frecuencia y en la fase de esa vibración debido a las fuerzas de Coriolis que aparecen cuando el fluido se mueve a través del tubo oscilante.

Esta tecnología proporciona una precisión muy elevada y multivariable: es capaz de entregar masa, volumen, densidad y temperatura de forma simultánea. Con las calibraciones adecuadas, incluso se pueden obtener parámetros de proceso más específicos, como grados Brix para la concentración de azúcares o el contenido de alcohol en determinadas aplicaciones.

Los Coriolis cubren un amplísimo rango de tamaños de línea, desde diámetros de aproximadamente 1 mm en aplicaciones de dosificación de laboratorio o farmacéuticas, hasta tamaños muy superiores para procesos industriales de gran caudal. Se utilizan de forma habitual en la industria química, alimentaria, farmacéutica y en el sector oil & gas, donde el control preciso de masa es fundamental.

Su principal inconveniente es el coste de adquisición, sensiblemente superior al de otras tecnologías, así como su peso y requisitos de montaje en tubos grandes. Aun así, cuando la exactitud y la medición directa de masa son críticas, siguen siendo la referencia.

Rotámetros o caudalímetros de área variable

Los rotámetros son caudalímetros basados en la elevación de un flotador dentro de un tubo cónico transparente. A medida que aumenta el caudal, la fuerza del fluido empuja el flotador hacia arriba hasta equilibrarse con su peso y con las fuerzas hidrodinámicas, de forma que la posición del flotador está relacionada con el caudal instantáneo.

Pueden medir tanto líquidos como gases y se utilizan con frecuencia como instrumentos de indicación local o para activar alarmas de caudal máximo o mínimo. Sin embargo, no pueden corregir variaciones en la densidad debidas a cambios de presión o temperatura, por lo que su uso como equipo de alta precisión es limitado.

El flotador se diseña con un peso y una geometría específicos en función de las condiciones de proceso y del tipo de fluido. En versiones más avanzadas, el rotámetro puede incorporar transmisores con salidas normalizadas (4-20 mA, HART, Profibus…) que permiten su integración en sistemas de control, aunque su fuerte sigue siendo la simplicidad y la lectura visual directa.

Caudalímetros de turbina

Los caudalímetros de turbina son instrumentos muy apreciados por su precisión y fiabilidad para fluidos relativamente limpios. Constan de un rotor con álabes montado sobre un eje, situado en el interior de la tubería. Cuando el fluido circula, impulsa la turbina, y la velocidad de giro es proporcional a la velocidad del flujo.

La carcasa suele ser cilíndrica y fabricada en materiales capaces de soportar presiones y condiciones exigentes, incluyendo fluidos corrosivos o entornos de alta presión. Las palas están diseñadas para interferir lo mínimo posible en el flujo, reduciendo perturbaciones y pérdida de carga, y se apoyan en rodamientos de alta calidad para minimizar la fricción.

Un sensor (magnético u óptico) detecta el paso de las palas del rotor y genera pulsos eléctricos proporcionalmente a la velocidad de giro. Esta señal puede procesarse localmente o enviarse a un sistema remoto, donde se convierte en caudal volumétrico o másico si se dispone de la información adicional necesaria (densidad, sección de la tubería, etc.).

El principio de funcionamiento es sencillo: mayor velocidad de fluido, mayor frecuencia de pulsos. La electrónica asociada traduce esa frecuencia en una lectura de caudal. No obstante, factores como la viscosidad del fluido, la temperatura o la presencia de partículas pueden afectar al comportamiento del rotor y, por tanto, a la exactitud de la medida.

Los caudalímetros de turbina se utilizan de forma masiva en la industria del petróleo y el gas (transferencia de custodia, oleoductos, gasoductos, refino), en el sector químico y petroquímico, en plantas farmacéuticas para dosificación precisa, en tratamiento de agua y en sistemas de climatización para monitorizar caudales de agua caliente o fría y optimizar el consumo energético.

Entre sus ventajas destacan la alta precisión, amplio rango dinámico y baja pérdida de presión. Además, ofrecen un tiempo de respuesta muy rápido, lo que es especialmente útil cuando se requiere seguir variaciones rápidas del caudal. Todo ello con una tecnología mecánica bien conocida y, en general, con un coste competitivo.

En el lado de las limitaciones, requieren fluidos limpios y con una viscosidad adecuada, ya que las partículas sólidas o los fluidos muy viscosos pueden deteriorar el rotor o alterar seriamente las lecturas. También necesitan una instalación cuidada con tramos rectos suficientes antes y después, para minimizar turbulencias que podrían distorsionar la medición.

En comparación con tecnologías sin partes móviles (ultrasónicos, Coriolis, electromagnéticos), los caudalímetros de turbina demandan un mantenimiento más frecuente en entornos abrasivos o corrosivos. Aun así, siguen siendo una opción muy competitiva cuando se busca una tecnología probada, con buena exactitud y coste contenido.

Aplicaciones de los caudalímetros en agua, energía y procesos industriales

En la gestión del agua, los caudalímetros —sobre todo electromagnéticos y ultrasónicos— son esenciales para monitorizar redes de distribución de agua potable, controlar fugas, regular plantas de tratamiento, estaciones de bombeo y sistemas de riego. La medición precisa del caudal permite ajustar dosis de reactivos, optimizar la potabilización y garantizar una distribución equilibrada.

En sistemas de gestión del agua donde se emplean caudalímetros electromagnéticos de acero inoxidable, las ventajas son aún mayores: elevada resistencia a la corrosión, diseño higiénico con superficies internas lisas, ausencia de partes móviles y mínimas necesidades de mantenimiento. Esto resulta especialmente valioso cuando se manejan productos químicos agresivos o se requiere cumplir normas sanitarias estrictas para agua potable o aplicaciones alimentarias.

Estos equipos ofrecen un amplio rango de medición, desde caudales muy pequeños hasta varios miles de m³/h, se adaptan a diferentes materiales de tubería (PVC, HDPE, acero, etc.) y se integran fácilmente en infraestructuras existentes, evitando reformas complejas. Su compatibilidad con señales estándar y protocolos de comunicación industrial facilita el seguimiento en tiempo real, el registro de datos y el control remoto a través de sistemas SCADA.

En la industria del petróleo y el gas, los caudalímetros de turbina, Coriolis y ultrasónicos son habituales para medir crudo, gas natural y productos refinados. Aquí la precisión no solo afecta a la eficiencia del proceso, sino también a la facturación, la transferencia de custodia y el cumplimiento de requisitos legales y medioambientales.

El sector químico y farmacéutico recurre a tecnologías como Coriolis, electromagnéticos y turbina para controlar dosificaciones, mezclas y reacciones. La calidad del producto final depende muchas veces de mantener caudales muy estables y perfectamente conocidos, por lo que la instrumentación de flujo se convierte en un componente crítico de la planta.

En alimentación y bebidas, las exigencias de higiene y trazabilidad hacen que se prefieran caudalímetros higiénicos de acero inoxidable, con superficies internas pulidas, sin rincones muertos y con certificaciones sanitarias. Se usan tanto para el control de materias primas (agua, leche, jarabes, zumos) como para la dosificación de ingredientes y el envasado.

Por último, en climatización y HVAC, los caudalímetros —sobre todo electromagnéticos, ultrasónicos clamp-on y de turbina— son fundamentales para equilibrar circuitos hidráulicos, verificar caudales de diseño y optimizar el rendimiento energético de los sistemas. Medir correctamente el caudal de agua en anillos de calefacción, refrigeración o climatizadoras permite ajustar bombas, válvulas y controladores para reducir consumos sin perder confort.

Ventajas clave de usar caudalímetros en la construcción y la industria

Integrar caudalímetros adecuados en las instalaciones conlleva una serie de beneficios directos en precisión, eficiencia y seguridad. El primero de ellos es la mejora en la calidad de la información de proceso: disponer de datos fiables de caudal permite tomar decisiones más acertadas sobre operación y mantenimiento, y detectar desviaciones antes de que se conviertan en problemas graves.

En segundo lugar, la optimización del uso de recursos y la reducción de costes operativos es uno de los grandes atractivos. Saber con exactitud cuánta agua, gas, vapor o producto químico se consume en cada tramo de una planta o de un edificio ayuda a identificar pérdidas, sobredimensionamientos y oportunidades de ahorro, tanto energéticas como de materia prima.

Otro beneficio fundamental es el aumento de la seguridad en el manejo de fluidos peligrosos. En procesos donde se trabajan con gases tóxicos, inflamables, productos corrosivos o altas presiones, una medición fiable del caudal permite controlar la dosificación y el transporte de manera más segura, reduciendo el riesgo de fugas, sobrecargas o situaciones de operación fuera de rango.

Las tecnologías modernas —electromagnéticos inteligentes, ultrasónicos clamp-on, Coriolis, etc.— facilitan además la integración en sistemas de automatización y monitorización remota, aportando diagnósticos de estado, alarmas y registro continuo de datos. Esto refuerza la trazabilidad del proceso, simplifica las tareas de mantenimiento y mejora la disponibilidad global de la instalación.

En el contexto específico de la construcción y la gestión de edificios, la correcta selección de caudalímetros permite documentar consumos, repartir costes con criterio y cumplir normativas relacionadas con eficiencia energética, sostenibilidad y gestión del agua. Todo ello aporta un valor añadido a la obra terminada y facilita su explotación a largo plazo.

En definitiva, los caudalímetros se han consolidado como piezas clave en la industrialización de la construcción y en la operación de infraestructuras modernas. Escoger bien la tecnología en función del fluido, del rango de trabajo y de los requisitos de precisión, junto con una instalación y mantenimiento adecuados, marca la diferencia entre una instalación que simplemente funciona y otra que se controla con precisión, ahorra recursos y ofrece más seguridad y fiabilidad durante toda su vida útil.
