Tipos De Conductos De Aire

Los conductos de aire son los elementos de una instalación a través de los cuales se distribuye el aire por todo el sistema; aspiración, unidades de tratamiento de aire, locales de uso, retorno, extracción de aire, etc. Sus propiedades determinan en gran parte la calidad de la instalación, al jugar un papel fundamental en determinados factores, como por ejemplo, el aprovechamiento energético o el comportamiento acústico de la misma.

La normativa de aplicación en vigor para regular las características que deben cumplir los conductos de distribución de aire, está contenida en el reglamento de instalaciones térmicas en los edificios (RITE), con desarrollo en sus instrucciones térmicas complementarias (ITE). En estas instrucciones se hace referencia a diversas normas UNE o EN del comité 100 de normalización.

Aquí podemos ver una primera clasificación de los conductos de aire:

  • Conductos de chapa metálica.
  • Conductos de lana de vidrio.
  • Conductos flexibles y sus limitaciones de uso.

Conductos de chapa metálica

Se trata de conductos de aire realizados a partir de planchas de chapa metálica (acero galvanizado o inoxidable, cobre, aluminio…), las cuales se cortan y se conforman para dar al conducto a geometría necesaria para la distribución de aire.

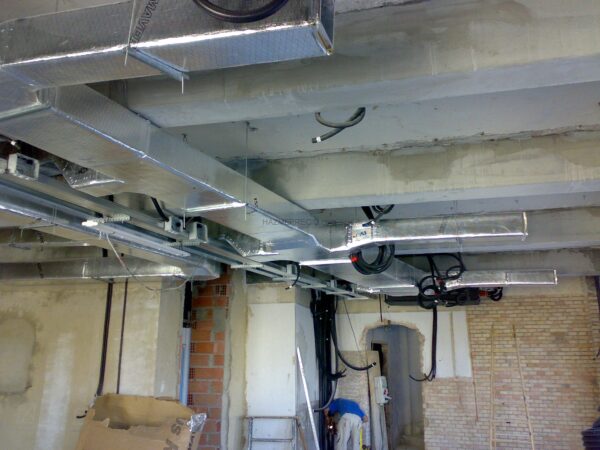

conductos de chapa

Puesto que el metal es un conductor térmico, los conductos de chapa metálica deben aislarse térmicamente. Habitualmente, el material emleado consiste en mantas de lana de vidrio para colocar en el lado exterior del conducto. Estas mantas incorporan un revestimiento de aluminio que actúa como barrera de vapor.

También pueden colocarse, en el interior del conducto, mantas de lana de vidrio con un tejido de vidrio que permite la absorción acústica por parte de la lana y refuerza el interior del conducto.

Clasificación de los conductos de chapa

  • Respecto a la presión máxima y estanqueidad.
  • Respeto al grado de estanqueidad. Se establecen tres clases. Los sistemas de montaje y tipos de refuerzos vienen definidos en el proyecto de norma europea prEN  1507.

Conductos de lana de vidrio

Son conductos de aire realizados a partir de paneles de lana de vidrio de alta densidad, aglomerada con resinas termoendurecibles. El conducto se conforma a partir de estas planchas, cortándolas y doblándolas para obtener la sección deseada.

conductos de aire de fibra de vidrio

Las planchas a partir de las cuales se fabrican los conductos se suministran con un doble revestimiento:

  • La cara que constituirá la superficie externa del conducto está recubierta por un complejo de aluminio reforzado, que actúa como barrera de vapor y proporciona estanqueidad al conducto.
  • La cara que constituirá el interior del conducto, dispondrá de un revestimiento de aluminio, un velo de vidrio, o bien un tejido de vidrio, según las características que se deseen exigir al conducto.

Conductos flexibles

Se trata de conductos de aire flexibles con forma de fuelle, constituidos generalmente por tubos de aluminio y poliéster entre los cuales se dispone un fieltro de lana de vidrio que actúa como aislamiento térmico.

conductos de aire flexibles

El RITE limita su uso a longitudes de 1,2 m debido a su elevada pérdida de carga y a los problemas acústicos que pueden originar; por lo que se utilizan principalmente para la conexión entre el conducto princpal de aire y las unidades terminales (difusores, rejillas).

Sistema climaver metal

Las mayores exigencias del sector, en aspectos relativos a la calidad de aire interior y de las instalaciones, motivaron el desarrollo del Sistema Climaver Metal, como alternativa adicional de calidad.

Se trata de un sistema de montaje que combina cualquiera de los paneles Climaver (excepto Climaver plata), con una perfilería de aluminio (perfiver). Los perfiles Perfiver L se colocan en las juntas longitudinales interiores de los conductos con el fin de reforzar las juntas longitudinales internas de los conductos.

Sin ser de uso exclusivo del Sistema Climaver Metal, la utilización de otro perfil de aluminio (Perfiver H), permite rebordear los cantos del panel de lana de vidrio en las conexiones a unidades terminales (rejillas…), máquinas (juntas elásticas, marcos metálicos…) y compuertas (de inspección, cortafuegos…).
