- Los analizadores de combustión industrial optimizan la eficiencia energética y reducen emisiones al controlar en tiempo real parámetros como O₂, CO, CO₂ y NOx.
- Estos equipos pueden ser portátiles o fijos, extractivos o in-situ, e integrarse con sistemas de control para ajustar automáticamente la relación aire/combustible.
- Su uso mejora la seguridad, facilita el cumplimiento normativo y permite un mantenimiento más inteligente gracias al registro continuo de datos.
Los analizadores de combustión industrial se han convertido en una pieza clave para cualquier instalación que trabaje con calderas, hornos o quemadores. No solo sirven para saber si la llama está encendida y poco más, sino que permiten ajustar al milímetro el proceso de combustión, recortar consumo de combustible, mejorar la eficiencia energética, reducir emisiones contaminantes y mejorar la seguridad de toda la planta. Al final, hablamos de equipos que, bien utilizados, pueden suponer un ahorro enorme a lo largo del año y evitar más de un susto.
Además, el marco legal y ambiental aprieta cada vez más: hay que controlar las emisiones de gases de combustión, registrar datos, demostrar que se cumple con los límites y hacerlo, a ser posible, sin interrumpir la producción. Por eso los fabricantes de instrumentación industrial, como Emerson con su línea Rosemount™, han desarrollado analizadores robustos, precisos y pensados para trabajar 24/7 en condiciones duras. En las siguientes líneas vas a ver qué son exactamente estos equipos, cómo funcionan, qué parámetros miden, qué ventajas aportan y en qué debes fijarte para elegir el modelo adecuado.
Qué es un analizador de combustión industrial y para qué sirve
Un analizador de combustión industrial es un equipo de medición y diagnóstico que se instala en sistemas donde se queman combustibles (gas, gasóleo, fuel, biomasa, etc.) con el objetivo de evaluar la calidad de la combustión y las emisiones generadas. Puede ser un dispositivo portátil para tareas puntuales de mantenimiento o un sistema fijo instalado de forma permanente en chimeneas, conductos de gases o cámaras de combustión.
Su razón de ser es recopilar, de forma continua o periódica, datos sobre los gases de escape: concentración de oxígeno (O₂), monóxido de carbono (CO), dióxido de carbono (CO₂), óxidos de nitrógeno (NOx), azufre (SO₂), así como parámetros de temperatura, presión y caudal. Con esta información se puede ajustar la relación aire/combustible, mejorar el rendimiento energético de la instalación y reducir el impacto ambiental.
En el entorno industrial, estos equipos se integran con sistemas de automatización y control, como los de Emerson, para que las calderas o hornos se autorregulen. De esta manera, el analizador no se limita a “medir”, sino que forma parte de un bucle de control de combustión que optimiza el proceso en tiempo real.
Otra función clave es servir como herramienta de verificación frente a normativas de emisiones y auditorías energéticas. Disponer de un registro fiable de datos ayuda a demostrar el cumplimiento legal, facilita el trabajo ante inspecciones y permite diseñar planes de mejora de la eficiencia basados en información objetiva.
Principales parámetros que mide un analizador de combustión industrial
Para entender bien qué aporta un analizador de combustión industrial, conviene repasar los principales parámetros de medida que suelen ofrecer estos equipos. No todos los modelos incluyen el mismo conjunto de sensores, pero en el ámbito industrial medio y avanzado es habitual encontrar los siguientes.
Oxígeno (O₂): es uno de los valores clave, ya que indica la cantidad de aire en exceso o defecto respecto a lo que la combustión necesita. Un nivel demasiado alto implica que se está introduciendo más aire del necesario, lo que enfría los gases y rebaja el rendimiento. Un nivel demasiado bajo puede provocar combustión incompleta, con generación de CO y hollín.
Monóxido de carbono (CO): este gas es un indicador directo de combustión incompleta y, además, es tóxico. Su presencia en los gases de escape suele deberse a falta de aire, mala distribución del combustible, problemas en el quemador o desajustes mecánicos. Un analizador de combustión industrial de calidad permite detectar rápidamente incrementos de CO para corregir el proceso.
Dióxido de carbono (CO₂): el CO₂ refleja, de forma indirecta, el grado de aprovechamiento del combustible. Al combinar la información de CO₂ con la de O₂, se puede evaluar la eficiencia global de la combustión y estimar las pérdidas energéticas por gases calientes.
Óxidos de nitrógeno (NO y NO₂, agrupados como NOx): estos compuestos se forman a altas temperaturas y son uno de los principales contaminantes regulados. Un analizador de combustión industrial capaz de medir NOx permite comprobar el cumplimiento de los límites legales y ajustar parámetros como la temperatura de llama o la recirculación de gases para reducir emisiones.
Óxidos de azufre (SO₂, SO₃): cuando se utilizan combustibles con contenido en azufre (como algunos fuelóleos), es importante controlar la presencia de estos compuestos por su impacto corrosivo y ambiental. No todos los analizadores los incluyen, pero en aplicaciones específicas son parámetros de control críticos.
Temperatura de los gases de combustión: la temperatura es un indicador directo de las pérdidas de energía. Gases de escape muy calientes significan calor desaprovechado, mientras que valores demasiado bajos pueden favorecer la formación de condensados ácidos y corrosión.
Tiro o depresión en chimenea: algunos analizadores integran medición de presión para verificar el tiro en calderas y hornos. Un tiro inadecuado altera la estabilidad de la llama y la calidad de la combustión, por lo que resulta útil controlar este parámetro en paralelo a los gases.
Combinando todos estos datos, el analizador permite calcular otros valores derivados como rendimiento de combustión, exceso de aire o pérdidas por humos, muy útiles para evaluar el comportamiento global de la instalación y tomar decisiones de ajuste.
Cómo funcionan los analizadores de combustión industriales
El principio de funcionamiento puede variar según el tipo de analizador y los sensores que incorpore, pero a grandes rasgos sigue un esquema similar. Primero, se realiza la toma de muestra de los gases de combustión en un punto representativo de la chimenea o del conducto. En los analizadores portátiles, esto se hace introduciendo una sonda; en los sistemas fijos, se instala un punto de extracción permanente.
A continuación, los gases pasan por un sistema de acondicionamiento: filtrado de partículas, posibles secadores o enfriadores de muestra y, en algunos casos, dilución. Este acondicionamiento es clave para proteger los sensores internos de la humedad, el polvo y las altas temperaturas que podrían dañarlos o falsear las lecturas.
Dentro del analizador, cada parámetro se mide con una tecnología específica. Por ejemplo, el oxígeno suele medirse con células electroquímicas o sondas de óxido de circonio (zirconia), los gases como CO o NOx con células electroquímicas, infrarrojo no dispersivo (NDIR) o tecnologías ópticas avanzadas, y la temperatura con termopares o sondas Pt100.
Los datos recogidos se procesan en el propio equipo para obtener valores en tiempo real. En los modelos industriales fijos, estos datos se envían a un sistema de control distribuido (DCS), a un PLC o a un sistema de supervisión (SCADA) a través de señales analógicas, digitales o buses de comunicación (HART, Modbus, etc.). Así, el equipo de control puede actuar automáticamente sobre válvulas de aire, caudal de combustible y otros elementos.
Algunos fabricantes, como Emerson con sus analizadores de combustión Rosemount™, añaden funciones adicionales como autocalibración, diagnóstico de fallos, registros internos de datos y alarmas configurables. Esto permite minimizar las labores de mantenimiento y aumentar la fiabilidad de la medición en entornos donde la disponibilidad es crítica.
Ventajas de usar analizadores de combustión en la industria
El uso de analizadores de combustión industriales no es solo una cuestión de cumplir con la normativa; también tiene un impacto directo en la cuenta de resultados de la empresa y en la seguridad. Las ventajas más importantes se pueden agrupar en varios bloques.
La primera gran ventaja es la mejora de la eficiencia energética. Ajustar correctamente el exceso de aire y otros parámetros de la combustión permite reducir el consumo de combustible sin comprometer la potencia útil. En instalaciones con grandes calderas o hornos, un pequeño porcentaje de mejora en el rendimiento se traduce en un ahorro económico considerable cada año.
Otra ventaja clave es la reducción de emisiones contaminantes. Controlar CO, NOx, SO₂ y la medición de partículas ultrafinas ayuda a situarse por debajo de los límites legales, pero también a reforzar la imagen ambiental de la empresa y evitar sanciones. Un analizador de combustión industrial bien configurado actúa como “vigilante” permanente de la calidad de los gases de escape.
La seguridad es otro aspecto fundamental. Un aumento inesperado de monóxido de carbono o una caída brusca de oxígeno pueden indicar problemas en la combustión, obstrucciones, fallos en el quemador o fugas. Contar con un equipo que detecte estas anomalías al momento permite actuar antes de que se produzca un incidente grave.
También hay una ventaja clara en cuanto a mantenimiento y fiabilidad del proceso. Al disponer de datos históricos y tendencias, el personal técnico puede programar intervenciones de forma más inteligente: limpieza de quemadores, revisión de inyectores, sustitución de boquillas o ajustes en los sistemas de aire. Esto deriva en menos paradas imprevistas y una mayor estabilidad de la producción.
Por último, los analizadores avanzados, como los sistemas Emerson Rosemount™, se integran sin problemas en arquitecturas de control modernas. Esto permite que la combustión no sea un proceso “aislado”, sino una parte más de la estrategia de optimización global de la planta, alineada con plataformas de datos, mantenimiento predictivo y análisis energético integral.
Tipos de analizadores de combustión industrial
Dentro del mundo de la combustión industrial no todos los analizadores son iguales. Existen varias categorías que conviene conocer para elegir el equipo más adecuado según la aplicación y el presupuesto disponible.

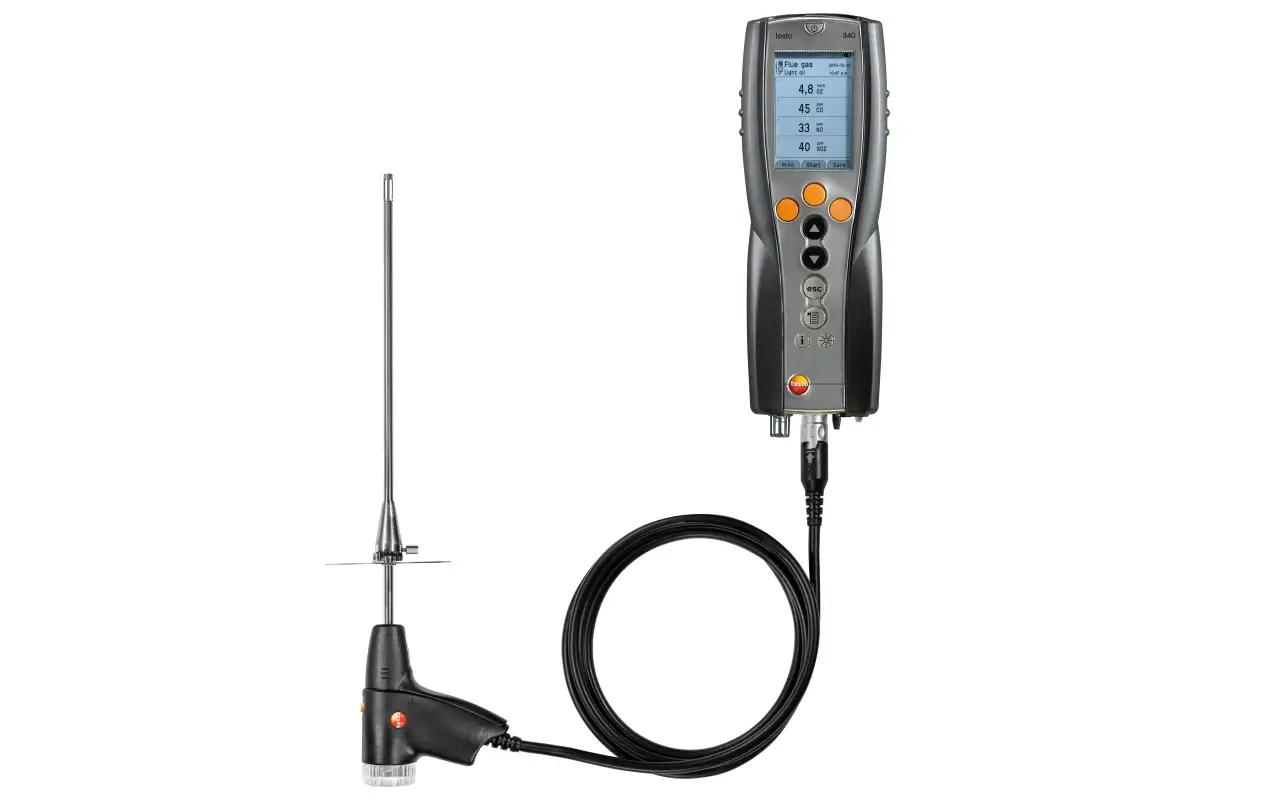

Analizadores portátiles: son equipos compactos, pensados para tareas de servicio, puesta en marcha y mantenimiento preventivo. El técnico se desplaza con el analizador, conecta la sonda al punto de medición y realiza lecturas puntuales. Son muy versátiles y suelen ofrecer una buena relación coste/prestaciones, aunque no proporcionan monitorización continua.
Analizadores fijos o continuos: se instalan de forma permanente en chimeneas o conductos principales. Están diseñados para trabajar 24 horas al día durante largos periodos, integrados en el sistema de control de la planta. Son la opción adecuada cuando se necesita un control exhaustivo de la combustión y de las emisiones, así como un cumplimiento documental riguroso de la normativa.
Sistemas de análisis extractivos: en este tipo de sistema, los gases se extraen de la chimenea mediante una sonda y se conducen a través de líneas de muestra hasta el analizador, donde se realiza la medición. Requieren un buen diseño de acondicionamiento (filtrado, calentamiento, secado), pero permiten situar el analizador en una zona protegida y de fácil acceso.
Sistemas in-situ: aquí las mediciones se realizan directamente en el interior del conducto o de la cámara de combustión, sin extraer la muestra. A menudo se basan en tecnologías ópticas, como la absorción láser de diodo sintonizable (TDLAS). Tienen la ventaja de ofrecer respuesta rápida y menor complejidad de acondicionamiento, pero pueden estar más expuestos a condiciones agresivas.
La elección entre estas opciones depende del tipo de proceso (caldera de vapor, horno de tratamiento térmico, horno de cemento, planta de cogeneración, etc.), de los requisitos legales, del presupuesto y de la filosofía de mantenimiento de cada instalación. En muchos casos, se combinan analizadores portátiles para tareas puntuales con sistemas fijos para monitorización continua.
Aplicaciones típicas en la industria
Los analizadores de combustión industrial se utilizan en un abanico muy amplio de sectores, siempre que exista un proceso de generación de calor basado en combustibles. Algunas aplicaciones son muy evidentes y otras, más específicas, pero en todas ellas el objetivo es similar: controlar y optimizar la combustión.
En el sector de generación de energía, estos equipos se emplean en calderas de vapor, turbinas de gas con quemadores auxiliares y plantas de cogeneración. Aquí la prioridad suele ser maximizar la eficiencia y cumplir las normativas de emisiones asociadas a grandes plantas térmicas.
En la industria química y petroquímica, los analizadores se instalan en hornos de proceso, incineradores y calderas auxiliares. La combustión estable y controlada es esencial para asegurar la calidad de los productos y mantener un entorno seguro en instalaciones donde se manejan sustancias peligrosas.
El sector del cemento y la siderurgia también depende de la medición de gases de combustión. En hornos rotativos de clínker o altos hornos, el control de oxígeno, CO y NOx resulta clave para obtener un proceso eficiente y reducir emisiones en sectores donde la presión regulatoria es especialmente fuerte.
Otras aplicaciones frecuentes incluyen calderas de calefacción central en edificios industriales o grandes complejos, hornos de secado, hornos de vidrio, plantas de tratamiento de residuos y cualquier otro sistema en el que el rendimiento de la combustión influya directamente en el coste operativo y en el cumplimiento ambiental.
En todas estas situaciones, un analizador de combustión industrial bien elegido se integra con el resto de instrumentación de campo (sensores de temperatura, caudal, presión, analizadores de proceso) y forma parte del ecosistema de automatización de la planta, junto a sistemas de control, soluciones de software y plataformas de monitorización.
Aspectos clave para elegir un analizador de combustión industrial
A la hora de seleccionar un analizador de combustión para una instalación concreta, no basta con mirar el catálogo y escoger el modelo más completo. Es importante tener en cuenta una serie de criterios técnicos y operativos que marcarán la diferencia entre una solución adecuada y una fuente de problemas.
En primer lugar, hay que definir qué parámetros se necesitan medir realmente: oxígeno, CO, NOx, SO₂, CO₂, temperatura, tiro, etc. No todas las aplicaciones requieren el mismo nivel de detalle, y a veces es mejor apostar por un equipo robusto y sencillo que por una solución extremadamente compleja que luego sea difícil de mantener.
Otro factor decisivo es el rango de medición y la precisión necesaria. En algunas industrias se exigen límites de detección muy bajos para determinados contaminantes, mientras que en otras basta con un control más general. Conviene comprobar que el analizador cumpla con las normas de referencia aplicables a emisiones industriales, cuando sea el caso.
La compatibilidad con el sistema de control existente también es clave. El equipo debe poder integrarse mediante las señales y protocolos que maneje la planta (4-20 mA, HART, Modbus, Ethernet, etc.) y facilitar tanto la transmisión de datos como las funciones de diagnóstico y mantenimiento remoto.
No hay que olvidar las condiciones ambientales de instalación: temperatura, vibraciones, humedad, presencia de polvo o sustancias corrosivas. Un buen analizador de combustión industrial, como los que fabrica Emerson bajo la marca Rosemount™, está diseñado para soportar entornos exigentes, pero siempre dentro de unos límites especificados que conviene respetar.
Por último, hay que valorar el servicio posventa, la disponibilidad de repuestos, la facilidad de calibración y la asistencia técnica. En equipos que van a estar años en funcionamiento continuo, contar con un fabricante o proveedor con soporte sólido y experiencia en aplicaciones de combustión marca claramente la diferencia.
En conjunto, los analizadores de combustión industrial se han convertido en aliados imprescindibles para las empresas que quieren quemar mejor, gastar menos y contaminar lo justo. Su capacidad para medir con precisión, integrarse con sistemas avanzados de control y ofrecer información útil para mantenimiento y auditoría los coloca en una posición central dentro de la estrategia de eficiencia energética y sostenibilidad de cualquier planta moderna.
