- El hidrógeno requiere materiales específicos como aceros inoxidables austeníticos para evitar la fragilización y garantizar la estanqueidad.
- Existen diversas tipologías de válvulas (bola, aguja, mariposa, antirretorno) adaptadas según la presión y la función en la cadena de valor.
- La automatización mediante actuadores neumáticos o eléctricos optimiza el control operativo y aumenta la seguridad en entornos ATEX.
Cuando hablamos de la transición hacia una economía energética más limpia, el hidrógeno se presenta como el protagonista indiscutible. Sin embargo, no es un gas cualquiera; su naturaleza ligera y volátil hace que gestionar su flujo sea un reto técnico considerable. Para que todo funcione como la seda y no tengamos sustos, es fundamental contar con componentes que no solo aguanten la presión, sino que estén diseñados específicamente para este fluido.
Si te estás planteando montar una instalación o mejorar la infraestructura de repostaje, lo primero que debes saber es que no puedes usar válvulas convencionales. El hidrógeno tiene una capacidad asombrosa para colarse en las estructuras metálicas, provocando fallos que podrían ser catastróficos si no se utilizan materiales y tecnologías certificadas que garanticen una estanqueidad absoluta en cada etapa, desde que se produce hasta que se consume.
Materiales críticos y el problema de la fragilización
Uno de los mayores dolores de cabeza para los ingenieros es la fragilización por hidrógeno. Para combatir esto, las válvulas de alta gama se fabrican con aceros inoxidables austeníticos, que son mucho más resistentes a este fenómeno. Además, para evitar que el gas se escape, se implementan fuelles metálicos y sistemas de sellado que cumplen con las normativas internacionales más estrictas, asegurando que no haya fugas ni internas ni externas.
Tipos de válvulas según su aplicación técnica
Dependiendo de lo que necesites hacer en tu planta o vehículo, tendrás que elegir un modelo u otro. Aquí te detallo las opciones más comunes y en qué fijarte para no meter la pata:
- Válvulas de Bola: Son las reinas para cortar o iniciar el flujo. Para el hidrógeno, lo ideal es buscar diseños de cierre del vástago resistentes al desgaste. Una bola tipo trunnion autocompensada es una apuesta segura para mantener la estanqueidad. Existen versiones de paso total, paso reducido y de 3 vías (en configuración L o T). En aplicaciones de ultra alta presión, existen modelos que soportan hasta 1035 bar, diseñados meticulosamente para estaciones de repostaje según la norma ISO 19880-3.

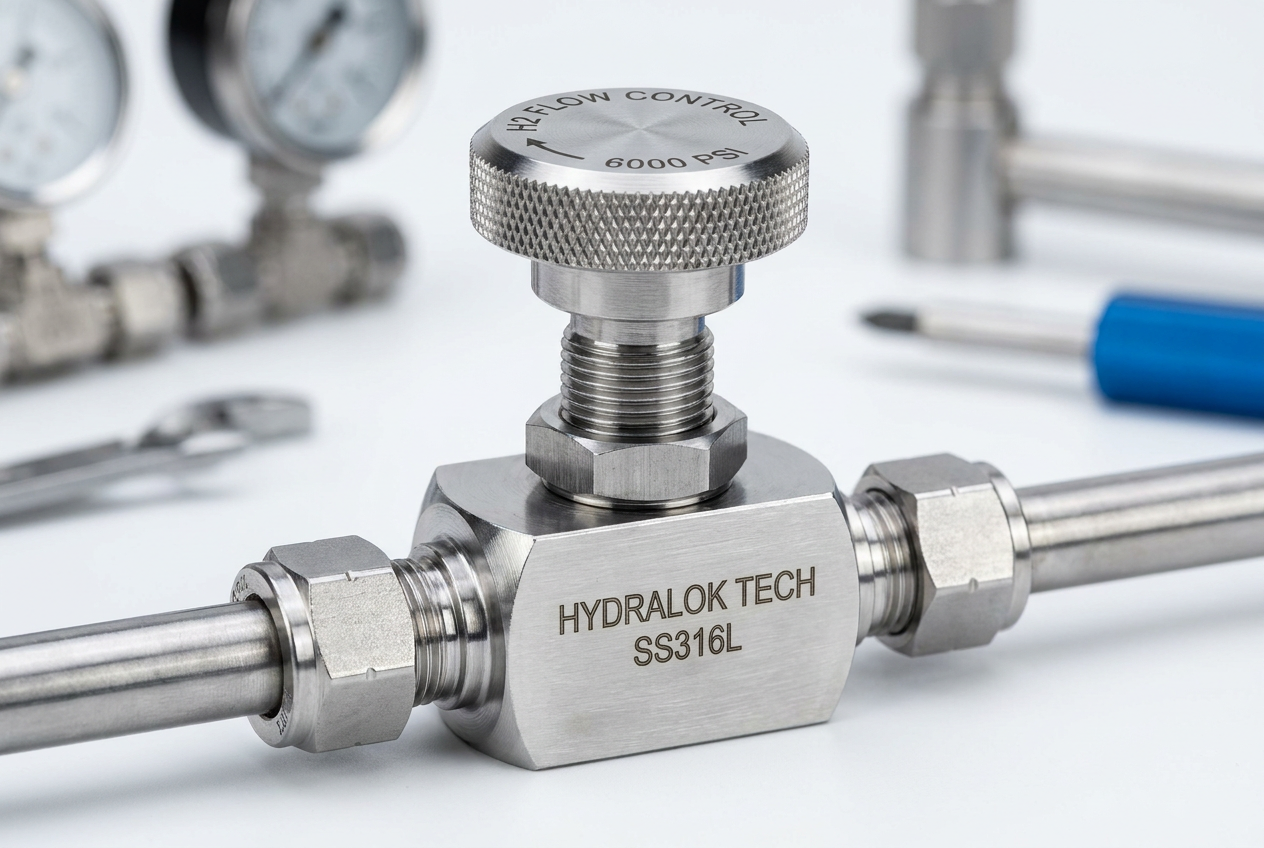

- Válvulas de Aguja: Se usan cuando necesitas un ajuste muy fino del caudal. El problema es que requieren mucha fuerza para cerrar, lo que puede deformar el asiento. Por eso, es vital elegir aquellas fabricadas en acero inoxidable 316 de alta calidad y que estén clasificadas para presiones elevadas (como 350 o 700 bar).
- Válvulas de Mariposa: Destacan los modelos de triple excentricidad, como la serie ZETRIX. Su gran ventaja es que ofrecen un cierre sin fricción, lo que alarga la vida útil del equipo y es fundamental en procesos de electrólisis para generar hidrógeno verde.
- Válvulas Antirretorno: Cruciales en los compresores para evitar que el gas retroceda. Dado que los muelles convencionales pueden fragilizarse, se recomienda optar por obturadores esféricos, que resisten mejor los cambios bruscos de temperatura y presión.
- Electroválvulas Pilotadas: Ideales para controlar el paso de forma automática hasta los 1000 bar. Las versiones normalmente cerradas (NC) actúan como un seguro, cerrándose herméticamente si hay una caída de tensión eléctrica.
Automatización y Control: Actuadores

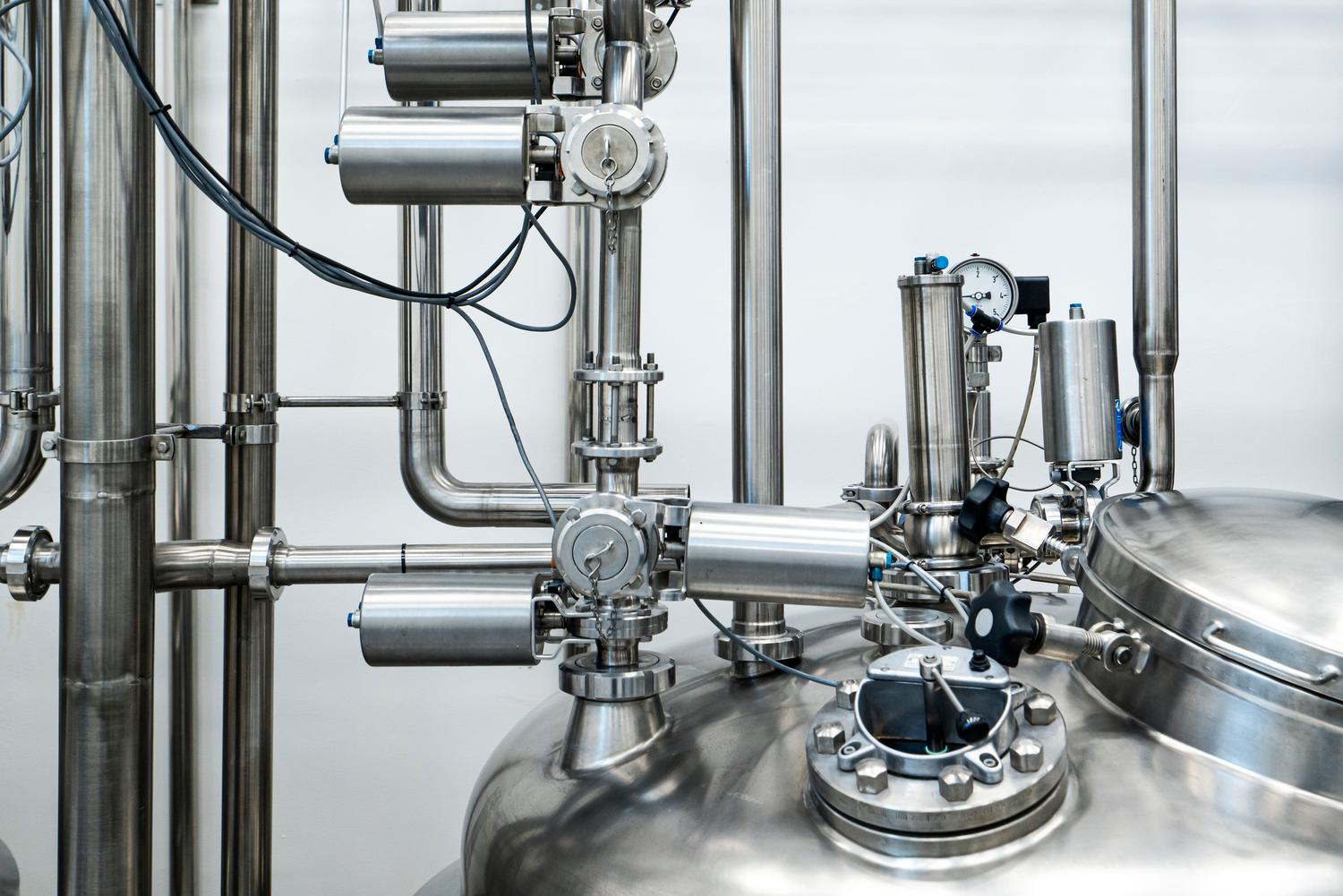

A veces, manejar la válvula a mano es un engorro o sencillamente imposible. Aquí es donde entran los actuadores. Puedes optar por eléctricos o neumáticos. Estos últimos son muy populares porque son coste-eficientes y seguros en entornos peligrosos, ya que no generan chispas, lo que los hace perfectos para zonas clasificadas como ATEX. Además, permiten que la válvula sea operada desde un PLC, facilitando el control remoto y la monitorización de la posición en tiempo real.
Criterios de selección para profesionales
Para no comprar el primer equipo que veas, debes analizar varios puntos clave. Primero, la presión de servicio; no es lo mismo una aplicación de baja presión (hasta PN64) que una de ultra alta presión. Segundo, la compatibilidad de los racores y el tipo de conexión (NPT, BSP, BW o SW). Por último, comprueba que el equipo tenga certificaciones como la homologación CE PED 2014/68/EU o niveles de integridad de seguridad SIL clase 2, especialmente si trabajas en estaciones de abastecimiento.
Contar con la infraestructura adecuada, desde válvulas de aislamiento y seguridad hasta sistemas de control precisos, es la única forma de garantizar que la energía del hidrógeno sea viable. El uso de materiales nobles, la elección de diseños específicos para evitar fugas y la implementación de automatización inteligente permiten que la producción, el transporte y el almacenamiento de este gas se realicen bajo los más estrictos estándares de seguridad operativa.
